眾所周知，聚四氟乙烯(PTFE)由于其不粘性，被應用于各類日常產品中。從不粘鍋到地毯，到處都有它的身影。然而，這種不粘性同時也限制了它的應用范圍，影響了它在包括醫學在內的其他領域的發展。大阪大學工學研究所科學家與兵庫縣立科技研究院合作，報道了如何通過加熱輔助等離子體處理來改性PTFE從而解決這個問題。該報道被發表在RSC Advances上。

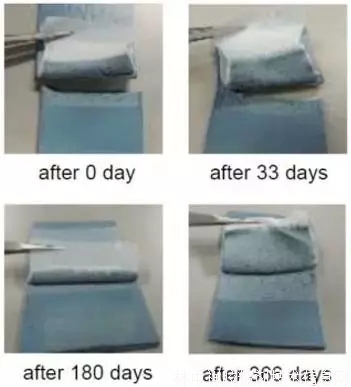

　　▲ 通過加熱輔助等離子體處理PTFE具有長時間的高附著性。白色：氟聚合物片，藍色：異丁烯 - 異戊二烯橡膠(IIR)。

　　第一次提出這個研究課題的是大阪大學的副教授KazuyaYamamura和助理教授YujiOhkubo，他們指出在醫療程序中需要更好的潤滑劑。許多人沒有注意到這一點，但是“注射器中的橡膠必須是穩定的，不粘的，以提供準確的醫藥量”，Ohkubo說。

　　在目前的方法中，橡膠通常用諸如硅油之類的涂層潤滑，但這種涂層可能會污染試劑。PTFE將是理想的潤滑劑，因為它不會與試劑發生混合，但為了有效，它也必須粘附在橡膠上。

　　為了增加粘附性，科學家們使用腐蝕性的鈉基化合物或等離子體來處理PTFE。相對來說，等離子體處理更安全，但粘附性效果不好。

　　“常規等離子體處理在PTFE上留下了弱邊界層(WBL)，這種WBL削弱了PTFE與橡膠之間的粘附力，”Yamamura解釋說。

　　為了能夠制備出安全的PTFE基粘合劑，Ohkubo對進行等離子體處理的壓力和溫度進行再三斟酌。

　　增加粘附力的可行性條件是新的化學鍵的出現以及PTFE表面上的WBL的蝕刻。主管這項研究的教授，KatsuyoshiEndo表示：“隨著等離子體功率的增加，碳氟鍵和碳碳交聯發生交換”。這些交聯和蝕刻使WBL即弱邊界層得到修復，增強了PTFE和橡膠之間的粘附力。

　　進一步研究表明，交聯的增加是由于在較高功率下進行等離子體處理時，PTFE表面溫度較高的結果。為了使交聯最大化，科學家們決定在等離子體處理之前將PTFE加熱到幾百攝氏度。

　　Ohkubo解釋說：“PTFE片材的表面一般都有一個含有很多劃痕和凹坑的WBL，”這可能會影響粘附力。通過加熱輔助等離子體處理修復了WBL，從而改善了粘合性能。

　　溫度和功率的變化對粘附力的影響非常明顯。在較低的等離子體功率下，剝離試驗表明PTFE可以容易地從橡膠中分離出來。然而，在較高的功率下，粘附力非常強，以至于將橡膠撕裂也不能與PTFE分離。此外，這種效果在進行等離子體處理一年后仍能觀察到，這說明了粘附的穩定性。

　　不需要任何有毒化學物質就可以實現這種強烈的粘附力，這表明已經被廣泛使用的PTFE可以進一步擴大其應用領域。 Ohkubo說：“我們的方法簡單直接，可以增加PTFE在醫療領域內的用量。”同時通過加熱輔助等離子體處理也可用于增強其他材料的粘附力。

　　參考文獻：Ohkubo Y, Ishihara K, Sato H, et al. Adhesive-free adhesion between polytetrafluoroethylene (PTFE) and isobutylene–isoprene rubber (IIR) via heat-assisted plasma treatment[J]. RSC Adv., 2017,7, 6432-6438
