過去二十年以來，聚烯烴熱熔膠在市場上贏得了越來越多的認可。由于一些世界知名公司，如贏創工業集團、陶氏、�？松�都對這個領域進行投資以克服早前技術(EVA乙烯醋酸乙烯酯共聚物、嵌段共聚物)的不足，膠粘劑客戶現在有多種聚烯烴聚合物可供選擇。聚烯烴熱熔膠取得成功的另一同樣重要因素是，行業熱點正轉向與傳統聚合物更加難以粘結的基材(如PE聚乙烯或PP聚丙烯)。

　　贏創的Vestoplast® 206這一聚合物同時具備聚烯烴主鏈、濕氣固化和與極性、非極性基材粘結的優點。Vestoplast® 206與其它聚合物、樹脂和添加劑的相容性可與其它Vestoplast®級產品相媲美，因此更便于配方師開展配方設計。

　　Vestoplast® 206是一種含有硅氧基的無定形-α-聚烯烴(APAO)。它通過低壓齊格勒法合成，隨后與功能性有機硅烷接枝而制備得到，在此過程中產生可濕氣固化的APAO。

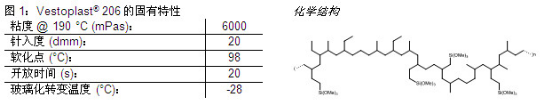

　　圖1顯示了Vestoplast®206的典型固有特性以及固化前的非晶化學結構。

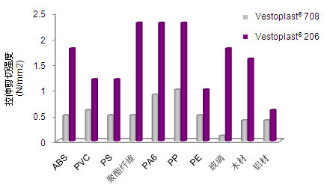

　　Vestoplast®206對多種基材的粘結測試均表現出優越的粘接強度。這些測試主要以物理性能(如軟化點、粘度)和化學主鏈結構相似的非功能性標準級產品(Vestoplast®708)的性能為基準，如圖2所示。需要指出的是，Vestoplast®206的粘結表現極為優秀，尤其是對于難粘的基材，如玻璃和未經處理的PP聚丙烯，這使得Vestoplast®206常常成為這些應用領域的首選。

   圖2：粘結實驗結果*

　　*Vestoplast® 206固化14天后的測試結果，其中PE和PP未進行預處理

　　濕氣固化是Vestoplast®206與其它聚烯烴相比的重要優勢：固化后的Vestoplast®206在165°C的熱剪切失效溫度隨著固化的推進增長5倍。Vestoplast®206與其他Vestoplast®級產品完全兼容，不僅能讓配方設計師定制上膠過程所需的膠黏劑性能，而且也開啟了提高最終(固化后)粘結性的大門。

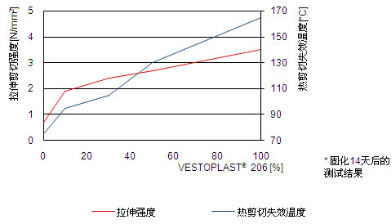

　　圖3顯示了以Vestoplast®206替代部分標準等級(Vestoplast®708)產品時拉伸強度和熱剪切失效溫度的提高。

　　圖3：拉伸強度和熱剪切失效溫度的提高*

　　Vestoplast®206能在初始粘結階段達到聚烯烴熱熔膠的高粘結強度。一旦工作件粘結在一起，大約兩個星期后產品將達到最終粘接強度。

　　濕氣固化也意味著在膠粘劑生產過程中和客戶施膠過程中，都必須要隔絕水汽操作。典型的配方里可能還存在填料、蠟或其他樹脂，它們在與Vestoplast®206混合之前也應進行干燥。此外，應避免使用含有酸的樹脂;酸性基團可能會與硅氧烷基團反應，或催化硅氧烷基團發生水解反應，形成凝膠，其后引發嚴重的加工問題。強烈推薦在生產過程和包裝階段中使用不含水的保護氣體，如氮氣。

　　Vestoplast®206熱熔膠可以在常規PUR熱熔膠膠廠的反應器中制備(根據配方同時需要更高的溫度)。此外，Vestoplast®206完全可以通過擠出機或捏合機加工(如密封膠的生產)。與生產PUR熱熔膠不同，生產Vestoplast®206熱熔膠或密封劑不需要化學反應，僅需要在惰性氣體保護下進行。但是，要為最終產品慎重選擇正確的包裝——通常應選擇可絕對隔絕濕氣的3層密封袋或密封桶包裝。

　　為確保以最方便、最安全的包裝供應Vestoplast®206，贏創采用了新型枕頭狀易撕包裝(Vestoplast®206 EPP)，如圖4所示。這種新包裝有一個防粘結內層，能夠簡單和方便地拆包，可將拆解桶狀包裝過程中的產品損失減少到“零”。

　　圖4：Vestoplast® 206的包裝

　　Vestoplast®206通過水與硅氧烷基團發生化學反應而固化，并生成少量的甲醇，最終形成穩定的Si-O-Si鍵的三維網狀結構。

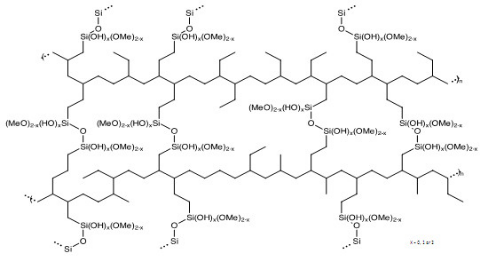

　　圖5：Vestoplast®206 –固化后的結構(示意圖)

　　由于瞬間產生的硅醇基和硅氧烷基團也能夠與基材表面的羥基發生反應， Vestoplast®206與木頭和玻璃產生優秀的粘結性也就不足為怪了(詳情請參見圖2)。

　　路易斯酸堿系統如DBTL(二月桂酸二丁基錫)可以加速固化反應。固化速度取決于多種因素，如水從表面向硅氧烷基團擴散的能力，基材的含水量，膠粘劑的固化溫度、厚度和催化劑的用量(如果有足夠的水分存在且溫度為23 °C，在薄薄一層膠黏劑中添加0.015 DBTL，可在4 - 7天后達到最高強度)。

　　除了粘結性能外，Vestoplast®206還表現出良好的抗紫外線性能(312 h紫外線照射后撕裂強度從2.9 N /mm2下降到2.1 N /mm2)，水滲透率顯著低于PIB (根據DIN 53122：厚度0.8mm時水滲透率0 g/m3d)，使它特別適合用于太陽能電池組件的密封劑配方。

　　除此之外，Vestoplast®206也能溶于芳烴溶劑(在甲苯中溶解度高達30%)，因此可用于溶劑系統或用于清洗設備使用。

　　結論：

　　當常見的聚烯烴聚合物在粘結非極性和極性基材上遇到困難時，Vestoplast® 206 便可以成為首選聚合物。其獨特的交聯能力和對各種基材的化學粘結特性，使其不僅可作為膠粘劑使用，也可作為密封劑應用于建筑和太陽能等行業。它在紫外線照射下不會黃變或降解，固化后仍將保持柔韌性，透水性極低。該活性熱熔膠或密封劑不含異氰酸酯，從而可得到更大市場認可度。
